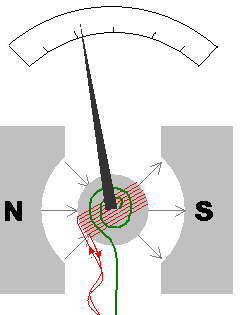

Galvanometer diagram.png

A corrente atravesando o fio a ser medido
Mola de retono do ponteiro

O amperímetro é um instrumento utilizado para fazer a medida da intensidade no fluxo da corrente elétrica que passa através da sessão transversal de um condutor. A unidade usada é o Ampère.

Como a corrente elétrica passa através dos condutores e dispositivos ligados a eles, para aferir a corrente que passa por alguma região de algum circuito, deve-se colocar o amperímetro em série com esta, sendo necessário abrir o circuito no local da medida. Por isso, para as medições serem precisas, é esperado que o amperímetro tenha uma resistência muito pequena comparada às do circuito.

Amperímetros podem medir correntes contínuas ou alternadas. Dependendo da qualidade do aparelho, pode possuir várias escalas que permitem seu ajuste para medidas com a máxima precisão possível.

Na medição de corrente contínua, deve-se ligar o instrumento com o pólo positivo no ponto de entrada da corrente convencional, para que a deflexão do ponteiro seja para a direita.

O amperímetro analógico nada mais é do que um galvanômetro adaptado para medir correntes de fundo de escala maiores que a sua corrente de fundo de escala, do galvanômetro, IGM. Por isso, é necessário desviar a sobrecorrente, formando um divisor de corrente com o galvanômetro em paralelo com uma resistência denominada shunt (desvio) RS. Sendo ainda:

  • A corrente de fundo de escala do amlperímetro IA;
  • A sobrecorrente IS;
  • A resistência interna do galvanômetro RG;
  • A resistência interna do amperímetro RIA.

Temos que:

 R_S = R_G \cdot i_{gm} / ( I_A - I_{GM} )

E temos que:

 R_{IA} = R_G \cdot R_S / ( R_G + R_S )

O valor da resistência interna do amperímetro é um dos fatores importantes que está relacionado ao erro de medida do instrumento. A medida de corrente é feita intercalando-se o amperímetro em série com o circuito no qual deseja-se medi-la. Portanto, o amperímetro ideal é aquele que possui resistência interna nula. Como isso é impossível, ao se fazer uma medida de corrente, introduz-se um erro devido à modificação causada no circuito pela resistência interna do amperímetro. A tolerância da resistência shunt é outro fator que está relacionado ao erro de medida do instrumento. Em geral, os instrumentos de medidas são construídos com resistores de precisão, com tolerâncias de 1%.
